기름/가스 스팀보일러

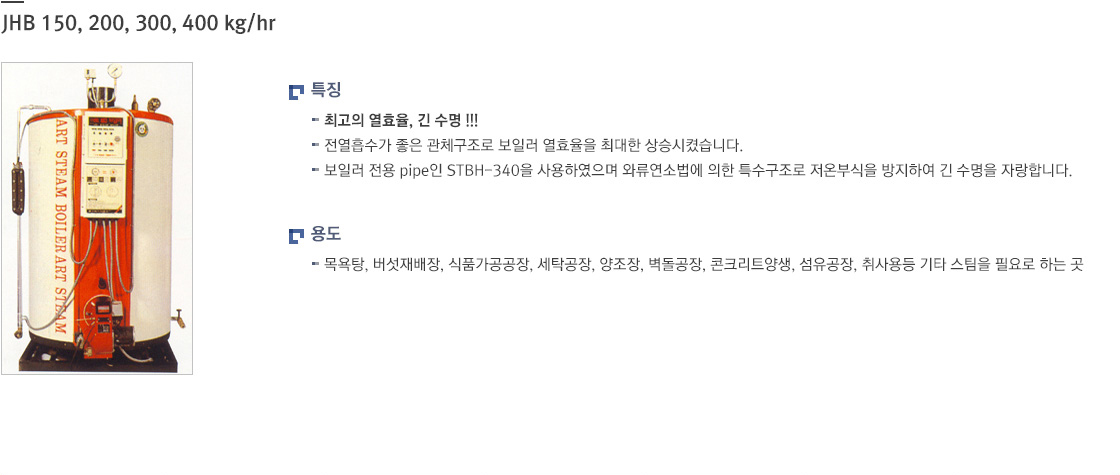

JHB 150·200·300·400 kg/hr
| 항목 | 형식 | 단위 | JHB-150(G) | JHB-200(G) | JHB-300(G) | JHB-400(G) |
|---|---|---|---|---|---|---|
| 구분 | 구조규격 | - | 강철제 소형관류보일러 | |||
| 보일러본체 | 정격증발량 | kg/hr | 150 | 200 | 300 | 400 |
| 총발생열량 | ㎉/hr | 94,500 | 126,000 | 189,000 | 252,000 | |
| 최고사용압력 | kg/㎠ | 7 | 7 | 7 | 7 | |
| 정격열효율 | % | 86 이상 | ||||
| 전열면적 | ㎡ | 3.9 | 4.3 | 4.6 | 4.8 | |
| 전기용량 | 전원 | V | 220V × 1Φ | |||
| 총전기용량 | W | 550 | 1,000 | 1,000 | 1,150 | |
| 버너모타용량 | W | 150 | 250 | 250 | 400 | |
| 퍼프모타용량 | W | 400 | 750 | 750 | 750 | |
| 버너 | 사용연료 | - | 오일 · 가스 | |||
| 오일연료소비량 | kg/hr | 10.6 | 14.2 | 21.3 | 28.4 | |
| 가스연료소비량 | N㎥/hr | 11.3 | 15.1 | 22.6 | 30.2 | |
| 연소방식 | - | 강제혼합 통풍식 | ||||
| 연소제어방식 | - | ON-OFF 제어 | ||||
| 외형 | 가로 | mm | 770 | 880 | 990 | 1,060 |
| 세로 | mm | 1,170 | 1,250 | 1,450 | 1,510 | |
| 높이 | mm | 1,620 | 1,770 | 1,820 | 1,960 | |
| 접속구경 | 증기토출구경 | A | 25 | 25 | 32 | 32 |
| 급수구경 | A | 20 | 20 | 20 | 20 | |
| 배수구경 | A | 25 | 25 | 32 | 32 | |
| 안전변 | Φ mm | 25 | 25 | 32 | 32 | |
| 연료가스입구경 | A | 20 | 20 | 35 | 40 | |
| 연도 | Φ mm | 140 | 165 | 165 | 190 | |
